1.0 Inledning

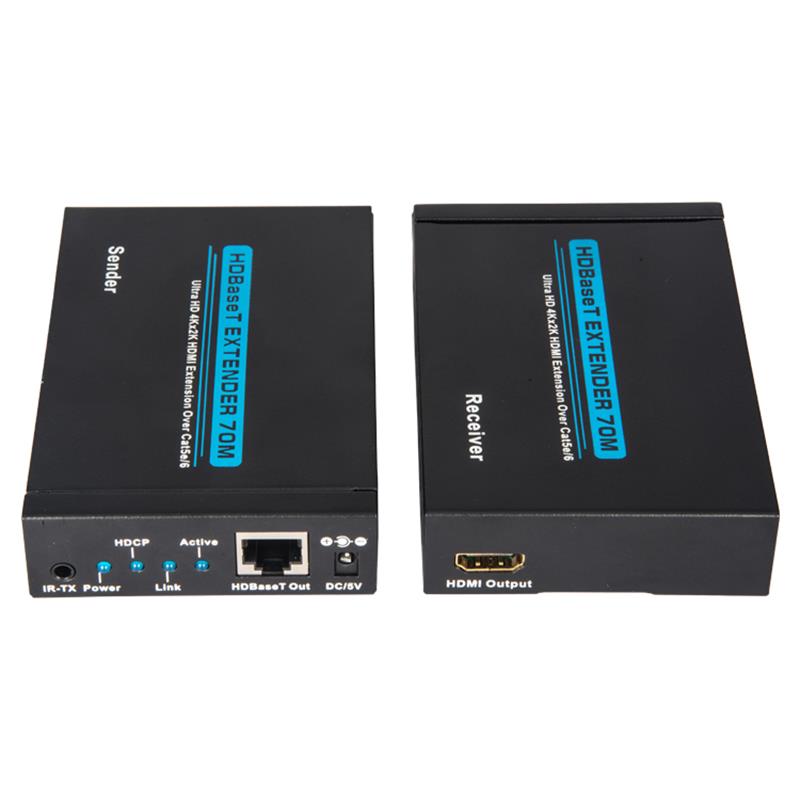

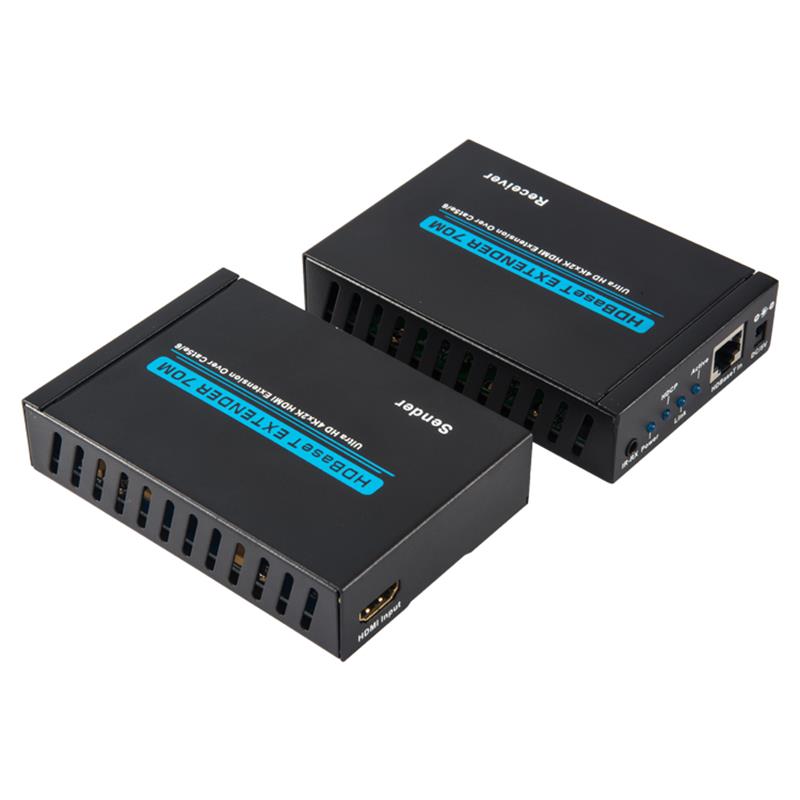

HDMI- utökaren över cat5e/cat6 är ett verktyg för att utvidga HDMI-signalen över långa avstånd till en kompatibel skärm.Den är utformad för att omvandla HDMI-signalen till en standard signal från HDBaset och sända via Internetkabel.Det stöder också överförings- bi-riktad infraröd styrsignal tillsammans med HDMI-signalen, så att du kan kontrollera källan på Sink-sidan som är 70-meter utanför, och du kan också styra Sink på källsidan som är 70-meter utanför med hjälp av HDMI- utökaren.

2.0 Funktioner

1.Ett par som en fullständig funktionell modul behöver inte ställas in.

2.Använd en enkel UTP LAN-kabel (CAT-5E/6) för att ersätta HDMI-kabeln för att uppnå fjärröverföring.UTP-kabelterminering följer IEEE-568B-standarden.

3.Avstånd för överföring:

70-meter: 1080P @60Hz36bit; 3D1080P@30Hz36bit;

40meter: 1080P @60Hz@48bit; 1080P @120Hz@24bit; 3D1080P@60Hz@36bit, 4K x 2K@30Hz@24bit.

4.     HDMI V1.4 stöds.

Fem.     HDCP-kraven.

6.     Fullständigt HD-stöd: 1080p@60Hz@48 bit/pixels,1080p@120Hz@24bit/pixels.

7.     3D 1080P60Hz och 4K x 2K@30Hz@24bits

Åtta.     Överför infraröd styrsignal tillsammans med HDMI-signalen.

9.     Stöd 20-60KHz IR.

3.0 Tillbehör till förpackningar

När du först packar upp din förlängare, kontrollera om följande objekt ingår:

"HDMI Extendeder Transmitter..."

HDMI Extender Mottagare--------------------------...

IR Transmitter ---------------------------------------------------------------------------------

IR mottagare------------------------------------------------------------------------------------

adapter för strömförsörjning--------------------------------------------------------------------------

Operation Manual-------------------------------------------------------------------------------

4.0 Specifikationer

Frequency Bandwidth-------------------------------------------------------------------------------------------

HDMI-sändaren Input/Output Ports-------------------------------------------1x HDMI Kvinnlig port/1 x CAT6, 1x IR-transmittor

HDMI Mottagare inmatning/utmatningsportar--------------------------------------1 x HDMI Kvinnlig port/1 x CAT6, 1x IR- mottagare

Kraftförsörjning--------------------------------------------------------------------------------------------------

"Esd Protection Human Body Model..."   Fjärrkontroller (kontakturladdning)

Mått (mm-------------------------------------------------------------------------------------------------

----------------------------------------------------------------------------------------------------

"Driftens temperatur..."

"Driftens temperatur..."

Temperatur vid förvaring---------------------------------------------------------------------------------------------------------------

Relativ fuktighet...

Effektförbrukning (Max--------------------------------------------------------------------------------------------
