1.0 Inledning

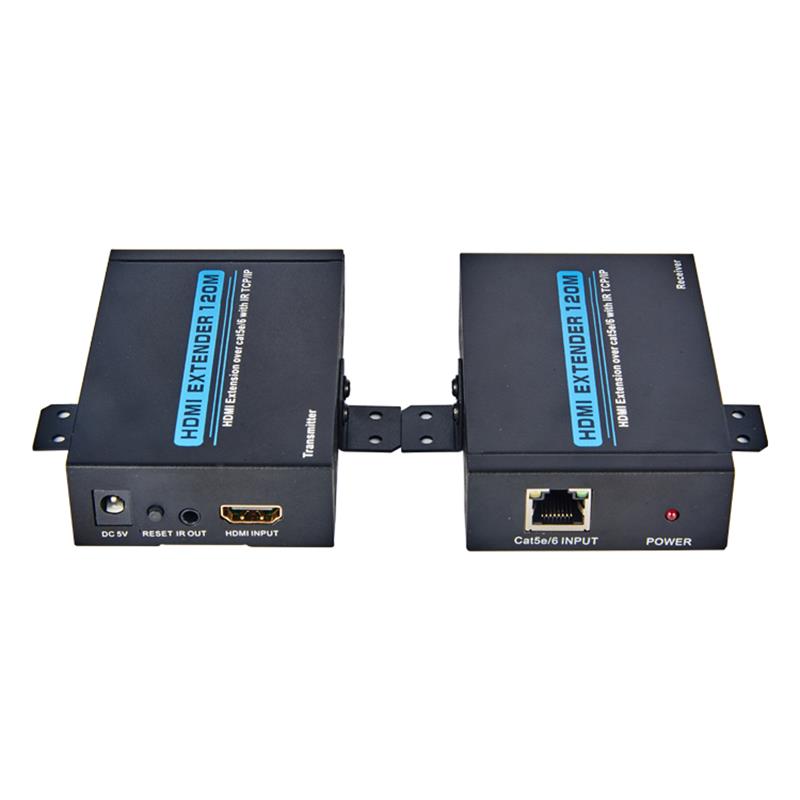

HDMI- utökaren över EN CAT5e/6 är ett verktyg för att utvidga HDMI-signalen över långa avstånd till en kompatibel skärm.I stället för att använda dyra HDMI-kablar kan dina befintliga CAT 5e/6-kablar/uttag användas för att utföra avancerade funktioner som överföring av video (12 bitar/färg) och digitalt ljud, med bandbredd upp till 225MHz.HDMI- sändaren och mottagare, över EN CAT 5e/6- förlängare är ditt substantiella HDMI- förlängningsverktyg.HDMI- utökaren stöder också IR- återsändning, så att du kan kontrollera källan som är 120 meter utanför med hjälp av HDMI- utökaren.

2.0 Funktioner

1.       strömförsörjning DC 5V,

2.       HDMI 1.3, HDCP 1.1 och DVI 1.1 uppfyller kraven,

3.       Stödja djup färg upp till tolv bitar/färg.

4.       Stöd till återsändning från 20-60KHz IR.

Fem.       använder en CAT5e/6-kabel för data överföring/DDC-överföring,

6.       utjämnar och återvinner inkommande TMDS-data innan de överförs i optimal kvalitet oberoende av den inkommande signalkvaliteten,

7.       Kabel-provning visade att med 1080p-upplösning kan HDMI-indatafällan vara tio meter bort.

Åtta.       Vid överföring av en signal i 1080p-upplösning är CAT6 driftsavstånd 120 meter(max).

3.0 Tillbehör till förpackningar

När du först packar upp din förlängare, kontrollera om följande objekt ingår:

"HDMI Extendeder Transmitter..." -------------..."

För att ta emot...

IR Transmitter---------------------------------------------------------------------------------------

IR mottagare------------------------------------------------------------------------------------------

5V DC strömförsörjning adapter-----------------------------------------------------------------------------

Operation Manual-------------------------------------------------------------------------------------

4.0 Specifikationer

Frekvens   Bandbredd... 2.25Gbps   (en länk)

HDMI   Sändare Input/ Output Ports... 1x   HDMI Kvinnlig port/1 x CAT6

HDMI   Mottagare Input/ Output Ports... 1   x HDMI Kvinnlig port/1 x CAT6

Kraft   Försörjning------------------------..." D   5V

Skydd av ESD   Modell för mänsklig kropp... Exponering.   8kV (utsläpp i luftgap)/ Exponering.   4kV (kontakturladdning)

Mått   (mm)..." 65(W)   X 100 (D) X 25 (H)

Drift   Temperatur... 0,730C   (40:-730C /32:"730F"; 104:"

Lagring   Temperatur... -20:e: 730C.   (60: 730; C/-4:-730F* 140:"

Relativt   Ödmjukhet... 20-90%   RH (icke-kondensering)
