1.0 Inledning

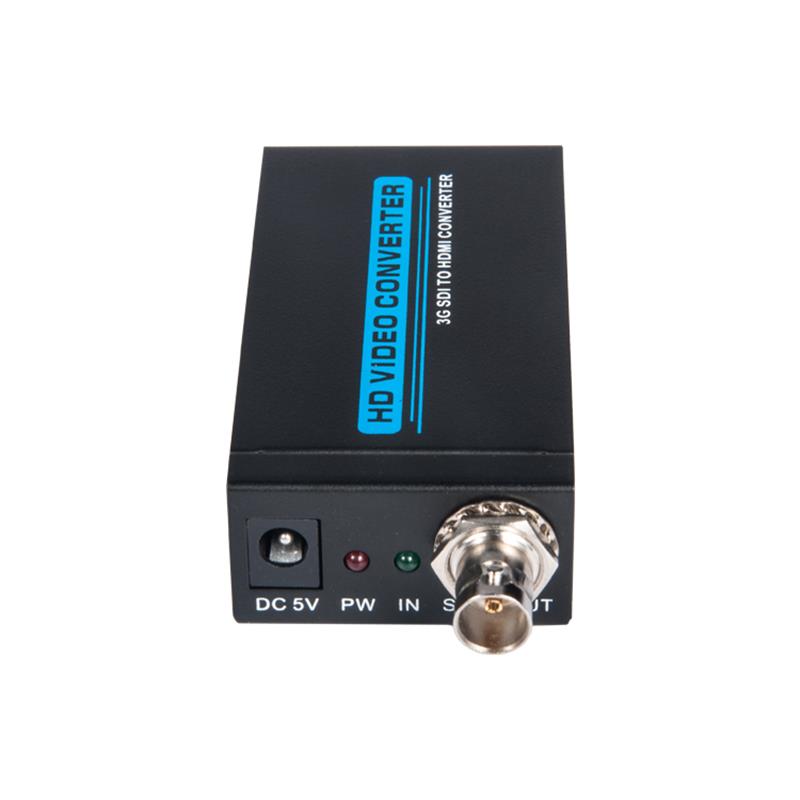

SDI-omvandlaren till HDMI gör det möjligt att visa SD-SDI, HD-SDI och 3G- SDI-signaler på HDMI/SDI-skärmar, samtidigt som man garanterar höga bithastigheter på 2.970 Gbit för att ge en snabb signal överföring utan förlust.För yrkesutövare betyder detta att det nu är lättare att distribuera och utöka din 3G SDI-signal samtidigt som du får möjlighet att visa ditt arbete med HDMI-skärmar tack vare den inbyggda HDMI-omvandlaren.Dessutom kan användare, tack vare loop-through 3G-SDI-designen, samtidigt ha både SDI- och HDMI-visning.

2.0 Funktioner

1) Drift på 2.970Gbit/s, 2.970/1.001Gbit/s, 1.485Gbit/s, 1.485/1.001Gbit/s   och 270Mbits/s.

2)Stöder SMPTE 425M (nivå A och nivå B), SMPTE 424M. SMPTE 292M, SMPTE 259M-C.

3)Utmatning av ekvalized och återcloclerad slinga 8226Integrated audio deinbäddad för en   maximalt åtta kanaler, 48 kHz ljud.

4)Automatisk videoindikering (3G/SD/HD)

5)Omräkning från SMPTE 425M-nivå B till nivå A 1080p 50/59.94/ 60-4:2:2-10-bitars.

6)Anslut dig till andra enheter för att utöka din signal över långa avstånd.

7)Samtidig visning med SDI- och HDMIsignaler

8)Stöder avstånden från signal överföring till 300M för SDI-signaler.   200M för HD-signaler och 100M för 3G-signaler

3.0 Tillbehör till förpackningar:

Kontrollera förpackningen innan du försöker använda enheten och se till att följande artiklar finns i kartongen:

SDI TILL HDMI CONVERTER----------------------------1Pcs.

(2)5V DC Power Adapter-------------------------..."

(3)Användarmanual-------------------------------------..."

4.0 Specifikationer

Port för inmatning   ----------------------------------------------------------------------"1 x BNC (SDI/HD-SDI/SDI/3G-SDI)

Utplåna Port------------------------------------------------------------------------------------------

SDI Transmission s Rates-----------------2.970 Gbit/s och 2.970/1.001 Gbit/s

In/Output resolution----480i, 576i, 720p/50/59.94,60, 1080i/50/59.94/60

1080p/23.97/24/25/29.97/30/50/59.94/60

Kraftförsörjning-------------------------------------------------------------------------------------------

"Esd Protection Human Body Model..."   Handgranat,4kV (kontakturladdning)

Dimension----------------------------82mm x 43.5mm x 23mm.

--------------------------------------------------------------------------------------------------

"Driftens temperatur..."

Temperatur vid förvaring...

Elativ fuktighet...

Effektförbrukning (Max-------------------------------------------------------------------------------------
