1.0 Inledning

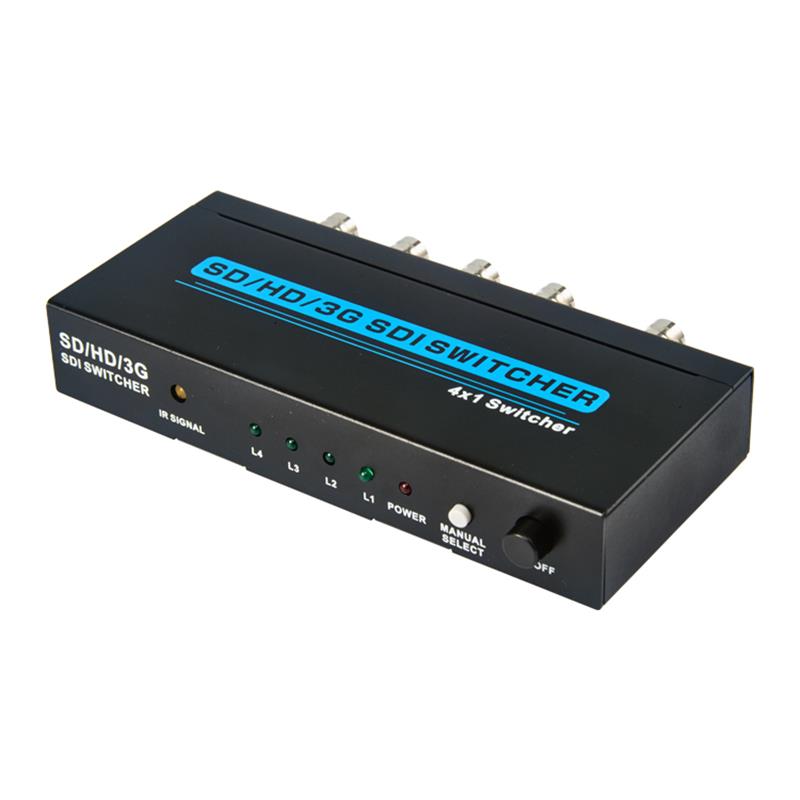

Det här är en SDI-signalväxlare. Den kan byta ut fler grupper av SDI-signal till en SDI-HD-monitor med manuell knapp eller fjärrkontroll.Denna produkt är inbyggd i automatisk identifiering och kompatibel med SD-SDI, HD-SDI, 3G-SDI alla former av SDI-signal.Det är stödet 2.97Gbps bandbredd och stöder förlustfri överföring över långa avstånd.

2.0 Funktioner

1.         Stöder 4 SDI- inmatningssignalen byter till 1-HD SDI-monitorn.

2.         Stöder SD-SDI(270Mb/s), HD-SDI(1.485Gb/s), 3G-SDI(2.97Gb/s) video format.

3.         Inbyggd kabelbalans, klockåterhämtning och drift.

4.         Stöder resolutioner fram till 1920& FRAM35.120.1080@60Hz.

Fem.         Stöder signalindata och utmatningssavstånd från upp till 300m för SD-signaler, 200m för HD-signaler och 100m för 3G-signaler.

6.         Stöder 5-12V-breda spänning.

3.0 Pa Förpackning

Kontrollera förpackningen innan du försöker använda enheten och se till att följande artiklar finns i kartongen:

(1)4x1 SDI Switcher-------------------------------------------------------------------------------

(2)5V 1A DC Power Supply adapter---------------------------------------------------------------

(3) Operation Manual----------------------------------------------------------------------------

4.0 Specifikationer

Frequency Bandwidth----------------------------...

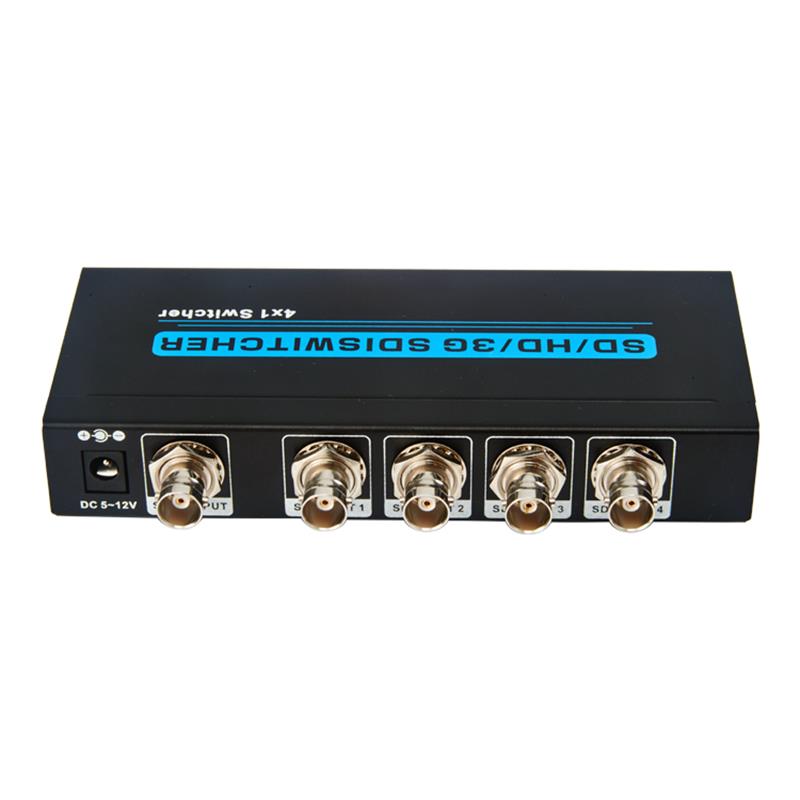

SDI Switcher Input Ports---------------------4 x BNC Kvinnliga ingångar

SDI Switcher Output Port-----------------------------1 x BNC Kvinnlig utgång

Kraftförsörjning-----------------------------------------------------------------------------------------

"Esd Protection Human Body Model..."

    Fjärrkontroller (kontakturladdning)

Mått (mm)----------------------------------------------------------------------------------------

--------------------------------------------------------------------------------------------------

"Driftens temperatur..."

Temperatur vid förvaring...

Relativ fuktighet...

Effektförbrukning (Max------------------------------------------------------------------------------------
