1.0 INLEDNING

Den här typen av konvertering är en HDMI-omvandlare.Konverterar HDMI- inmatning till analog YPPPr Video och R/L-ljudsignal.Det gör det möjligt för användare att njuta av sin image och ljud med hög definition när de tittar på filmer eller spelar spel på traditionella YPPPr-monitorer eller projektorer.

Den erbjuder lösningar för digitala underhållningscenter, HDTV-detaljhandels- och showsajter, HDTV, STB, DVD- och Projector-fabriken, bullerutrymme och säkerhetsaspekter, datacentrets kontroll, informationsspridning, konferensrumspresentation, skol- och företagsutbildningsmiljöer.

2.0 FEATURER

Serien för HDMI Amplifierare   har många funktioner som gör det möjligt för dem att utföra på ett överlägset sätt.bland de egenskaper som du kommer att finna:

1.Lätt att använda: Installera i sekunder, inget behov av inställning.

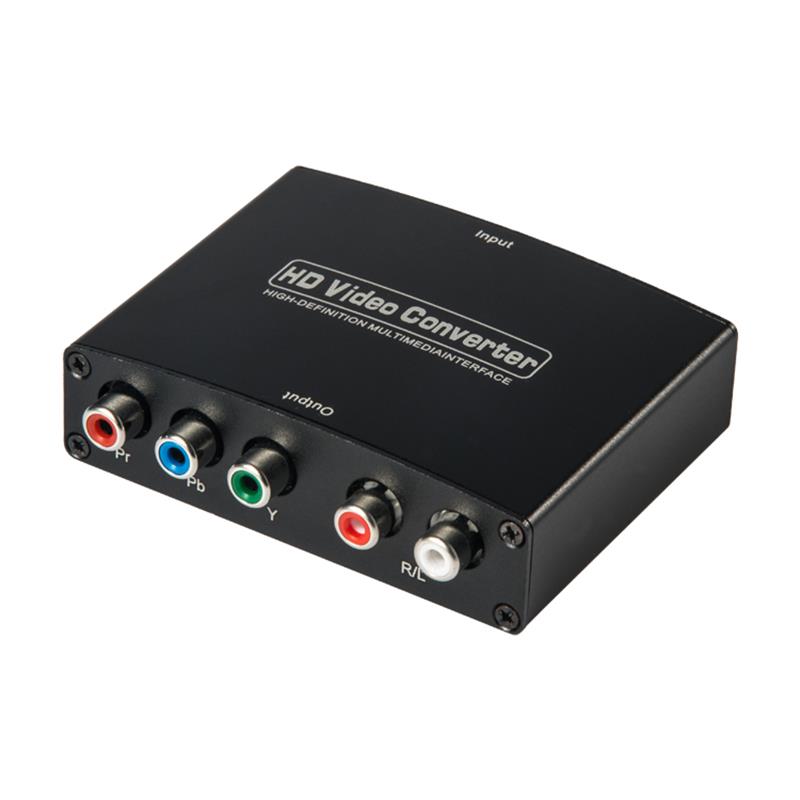

2.Konvertering: Den kan omvandla fullständig HDMI till YPPPr- video och R/L- ljud

  produktion,

3.Stöder HDCP1.2.

4.Stöder 165MHz/1.65Gbps per kanal(6.75Gbps all kanal)bandbredd

  för HDMI- inmatning,

Fem.Stöder analog videoutmatning fram till UXGA och 1080P häxa 10-bitars DAC.

3.0 INNEHÅLL AV FÖRPACKNING

Innan du försöker använda enheten.Kontrollera förpackningen och se till att följande artiklar finns i kartongen:

(1)HDMI TILL YPPPPR Konverter------------------------------"1Pcs

(2)5V DC strömförsörjning-------------------------------------------------------------------

(3)Användarmanual-------------------------------1Pcs

4.0 SPECIFIKATIONER

Inmatning   Video Signal... 0.5-1.0   volt p-p

Inmatning   DDC signal... 5   volt p-p (TTL)

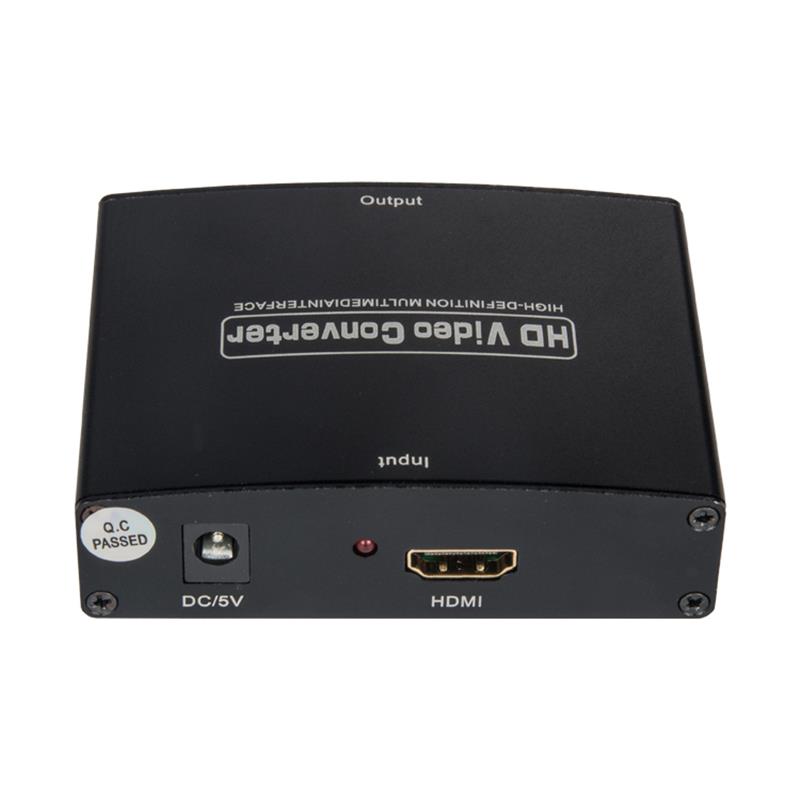

Inmatning   -Vad är det? HDMI   En kvinna(19Pin)

Utmatning   -Vad är det? YPbPr   R/L

HDMI   Videons inmatningsformat......" 480i/576i/480p/576p/720p/1080i/1080P

YPbPr   Videoutmatningsformat------- 480i/576i/480p/576p/720p/1080i/1080P

Ljud   Utmatningsformat......" 2   kanal LPCM

Vertikalt   Frekvens Range... 50/60HZ

Inmatning   Video förstärkare Bandwidth... 1.65Gbps/165MHz

Storlek (LxWxH)..." 88x68x25.5mm

Vikt(Net------------------------------------- 0.68kg

Begränsad   Garanti... 1   År Delar och arbete

Driftens temperatur... 0 till +70 gren8851,

Drift   Fuktighet... 10%   till 85% RH (ingen kondensation)

Lagring   Temperatur...     -10   till +80 gren8851,

Lagring   Ödmjukhet... 5%   till 95% RH (ingen kondensation)

Yttre   Kraftförsörjning---------- D   5V 1A

Konvertering   Enhet... CE,FCC,ROHS

Kraft   Leverans... CE,FCC,PSE,TK,UL

"AC Power Adapter..." USA   Standard, brittisk standard och så vidare

Användare   Manuell--------- Engelska   Version
