1.0 Inledning

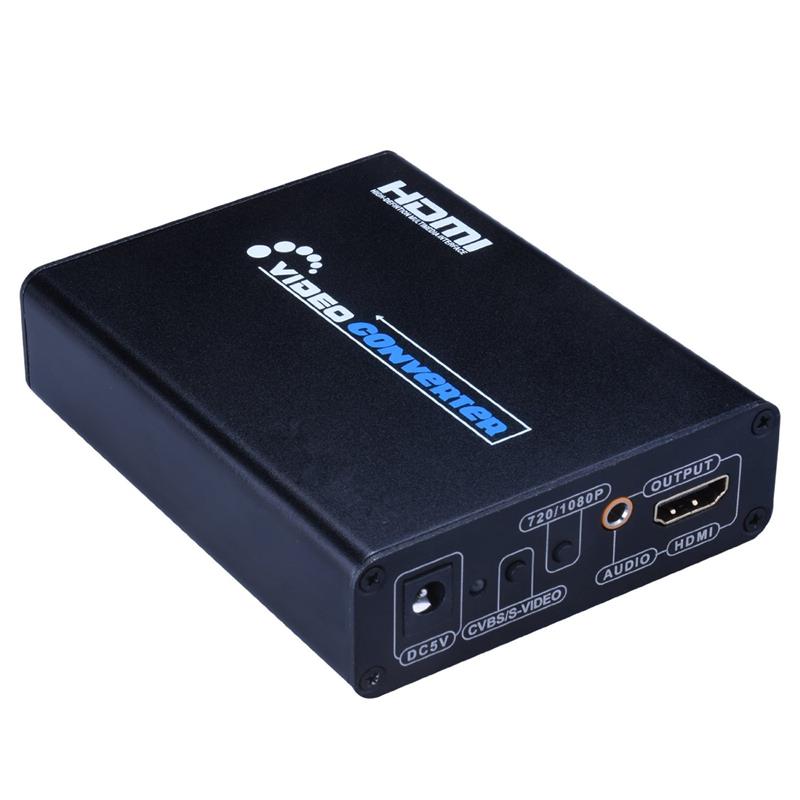

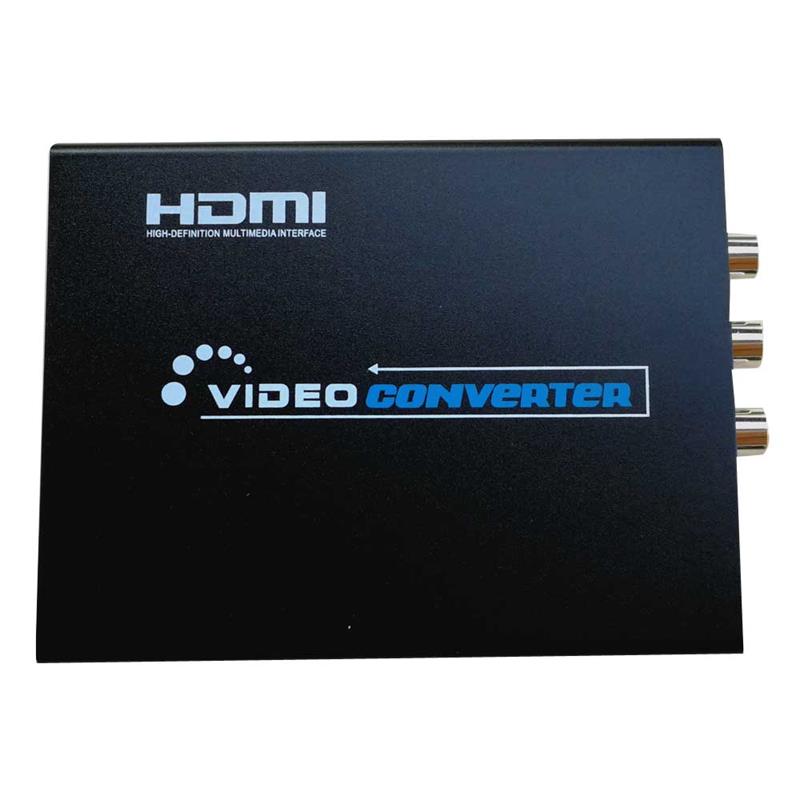

CVBS+S-video till HDMI-signalomvandlare som konverterar S-video/CVBS-video signal och R/L-ljudsignal till HDMI-signal.Den erbjuder lösningar för digitala underhållningscenter, HDTV-detaljhandels- och showsajter, HDTV, STB, DVD- och Projector-fabriken, bullerutrymme och säkerhetsaspekter, kontroll av data center, informationsspridning, presentation av konferensrum, skol- och företagsutbildningsmiljöer.

2.0 Fjäderfä e

1.Installera om några sekunder, inget behov av inställning.

2.Automatisk detektera indatatens upplösning, inget behov av att ställa in.

3.Stöder att omvandla CVBS- video och R/L-ljud till fullständig HDMI.

4.Stöder att omvandla S- video- och R/L-ljud till fullständig HDMI.

Fem.Stöder högsta videoupplösning upp till 1080p

6.Stöder 165MHz/1.65Gbps per kanal (6.75Gbps all kanal) bandbredd.

7.Stöder 8bit per kanal (24bit alla kanaler) djup färg.

3.0 Förpackningsmaterial

Innan du försöker använda enheten, kontrollera förpackningen och se till att

Följande artiklar finns i fraktkartongen:

(1)AV+S-VDIEO TILL HDMI Konverter------------------------..."

(2)5V DC strömförsörjning-----------------------------------------------------------------------------

(3) Användarmanual-------------------------------------------..."

4.0 Specifikationer

lnput Video Signal... 0.5-1.0 volt p-p

Inmatning av DDC-signal... 5 volt p-p (TTL)

lnput Video /Upplösning----------- CVBS NTSC / PAL S-video, NTSC / PAL

Utmatvideo /Upplösning---------- HDMI

480i / 576i / 1080i

480p/576p/720p/1080p/

640& FRAMSTÄLLNING,120,480p/800& 35,120,60p/1024x768p/

1280& FRAMSTÄLLNING,120,768p/1280&_,120,80p/1280&_;120,1024p/

1360 och\,120,768p/1600&sdÃ35,120,1200p,1200,1200p

Vertikal frekvens... 50/60Hz

Video förstärkare Bandwidth... 1.65Gpbs/165MHz

Storlek (L x W x H---------------..." 100 x 102 x 25 mm

Vikt(Net----------------------------- 200g

Begränsad Warranty... 1 År Delar och arbete

Driftens temperatur... gren8851, till +70 gren8851,

Ödmjukhet i arbetet... 10% till 85% RH (nej   kondensering)

"Lagringstemperatur..."     -10 gren8851, till +80 gren8851,

Lagring fuktighet... 5% till 95% RH (nej   kondensering)

Extern strömförsörjning... 5V DC@ 1A

Effektförbrukning (Max---------------------------------------. 5W

Konverter Unit... FCC,CE

Kraftförsörjning---------- CE,FCC

"AC Power Adapter..." Förenta staternas standard, brittisk standard   och så vidare

Användar Manual... Engelsk version
